How2floß

Vor der Abfahrt

• Strom anmachen:
  • Sicherung 11 (Motor) anschalten
  • Sicherung 6 (Verbraucher) anschalten
• Checken
  • Batterieladestand ausreichend für geplane Tour?
  • Dreht sich der Lüfter (8) - sonst nicht losfahren bzw. maximal 15 Minuten fahren!
  • Bei Nachtfahrt: Positionslichter prüfen

Nach der Floßfahrt

• Strom
  • Sicherung 10 (Batterie) und 3 (PV) anlassen
  • Alle anderen Sicherung ausmachen (grünes Symbol im Sichtfenster)
• Alle Kisten wieder verschlossen?
• Müll mitgenommen?

Elektrik

Ein kurzer Überblick und Erklärung der Komponenten für die Elektrik findet man hier.

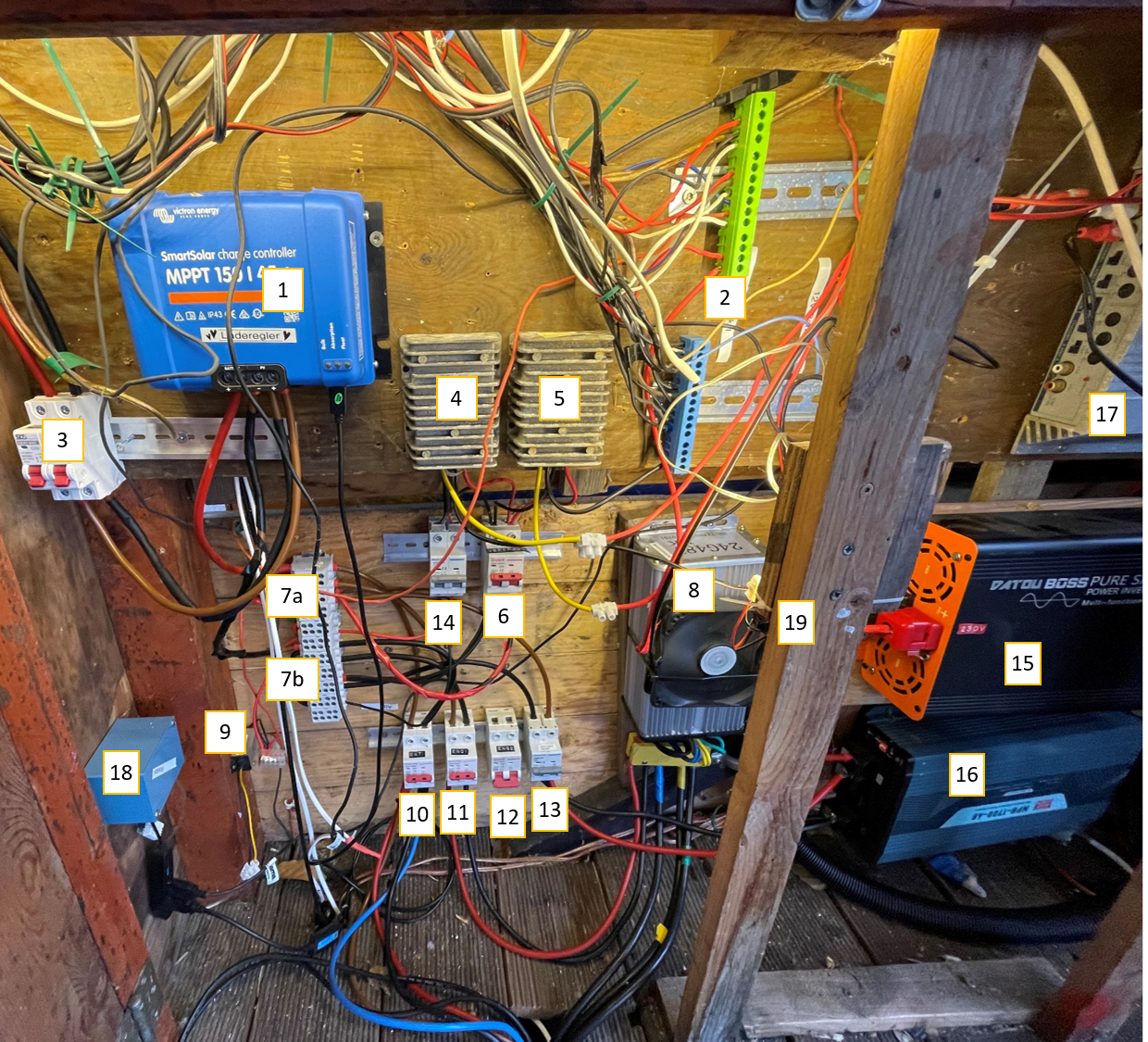

Überblick

1. Solar-Laderegler
2. Anschlüsse 12-V Bank I (2b - Bank II hinter Balken)
3. Sicherung Solarzellen
4. Konverter 48->12V Bank I
5. Konverter 48->12V Bank II
6. Sicherung der Konverter 4 und 5
7. 7a Pluspol / 7b Minuspol des 48V-Knotens
8. Motor-Controller Engine I
9. Konverter 48->5V für Raspberry Pi (always on)
10. Sicherung Batterien
11. Sicherung Engine I
12. Sicherung Engine II
13. Sicherung 230V-Wechselrichter + Notladegerät
14. Sicherung Kühlschrank + Pumpe
15. Wechselrichter (230V)
16. Not-Ladegerät
17. Endstufe Lautsprecher
18. Raspbi
19. Schalter Konsolenbeleuchtung

48V Nominalspannung: Variiert zwischen 52-58 V

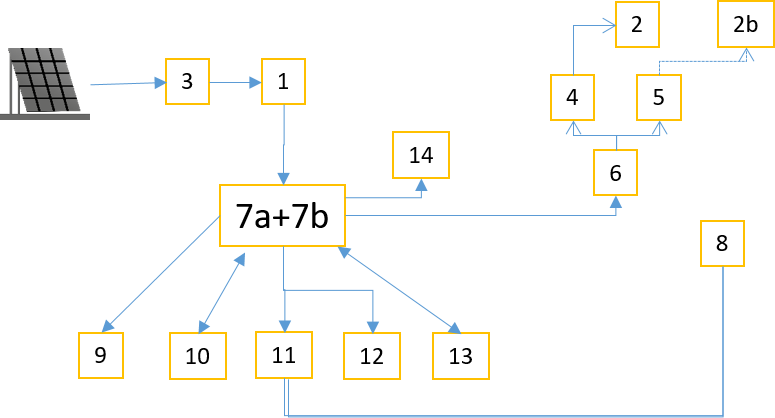

Elektrik Schematik
